Tìm hiểu cấu tạo bơm thủy lực

TƯ VẤN LẮP ĐẶT - VẬN HÀNHNgày: 15-06-2019 bởi: Nguyễn Thanh Tùng

Tìm hiểu cấu tạo bơm thủy lực

Bơm thủy lực là một thiết bị sử dụng chuyển động quay từ động cơ hoặc motor điện để hút dầu thủy lực từ bồn chứa và đẩy chúng di chuyển trong mạch thủy lực dưới áp suất cao.

Bơm thủy lực được ứng dụng nhiều trong các loại máy công trình. Dựa vào cấu tạo, bơm thủy lực được chia làm 3 loại:

- Bơm bánh răng làm việc theo nguyên lý dẫn và nén chất lỏng trong một thể tích kín thay đổi được dung tích. Loại bơm này có cấu tạo đơn giản, kích thước nhỏ gọn nhưng tạo ra được áp suất lớn nên được sử dụng rộng rãi. Bơm bánh răng có 2 loại: bơm bánh răng ăn khớp ngoài và bơm bánh răng ăn khớp trong.

- Bơm piston hoạt động theo nguyên tắc thay đổi thế tích nhờ piston chuyển động tịnh tiến trong xi lanh. Loại bơm này có tuổi thọ cao, hiệu suất lớn, phù hợp với máy móc cần có áp suất cao. Bơm piston có 2 loại: Hướng kính và hướng trục

- Bơm cánh quạt thường được sử dụng trong các thiết bị yêu cầu áp suất nhỏ nhưng lưu lượng lớn.

Cấu tạo của bơm thủy lực

Cấu tạo bơm thủy lực piston

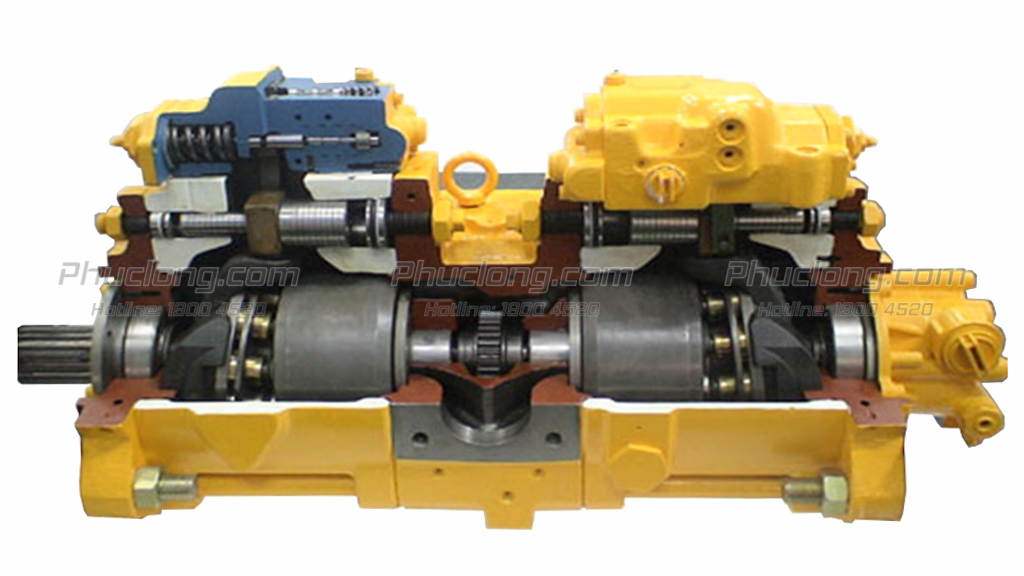

Cấu tạo bơm thủy lực dùng trong máy công trình

Theo hình vẽ trên, bơm thủy lực dùng trong máy công trình bao gồm các chi tiết:

  • 1: Cốt bơm trước, trục bơm trước
  • 2: Van điều tiết, đeo, ba lô
  • 3: Đế nghiên, gối nghiên
  • 4: Đĩa gương
  • 5: Đĩa lỗ
  • 6: Piston
  • 7: Xi lanh
  • 8: Thân giữa
  • 9: Vỏ bơm
  • 10: Cốt bơm sau, trục sau
  • 11: Vòng bi đỡ cốt bơm
  • 12: Bơm con, bơm kích

Hình dạng các chi tiết bơm thủy lực

Bao gồm:

  • 1: Xi lanh
  • 2: Đĩa gương
  • 3: Đĩa lỗ
  • 4: Piston
  • 5: Quả táo
  • 6: Chốt đỡ quả táo
  • 7: Trục
  • 8: Mặt chà
  • 9: Gối chao


Cấu tạo bơm thủy lực piston hướng trục

Bơm thủy lực piston hướng trục là loại bơm thường được dùng trong máy xúc, đào. Loại bơm này có piston đặt song song với trục quay của bơm và được truyền bằng đĩa nghiêng. Piston luôn tì sát vào mặt của đĩa nghiêng nên chúng tham gia chuyển động tịnh tiến của piston và chuyển động quay của rotor.

Bơm thủy lực piston hướng trục có kích thước nhỏ gọn, độ hoạt động tin cậy cao nên thường dùng trong các động cơ lai có số vòng quay cao (vận tốc lớn) và mô men thay đổi nhỏ.

Các bơm thủy lực piston hướng trục về kết cấu thì khoang đẩy và khoang hút có điều kiện bố trí riêng biệt trên đĩa phân phối, nên có thể chế tạo với kích thước lớn hơn mà không làm tăng kích thước chung của bơm, cho phép nâng cao số vòng quay để có lưu lượng lớn hơn so với bơm thủy lực piston hướng tâm. Do ưu điểm này mà các loại bơm piston hướng trục có trọng lượng trên một đơn vị công suất nhỏ hơn 2/3 lần so với các bơm piston rotor hướng tâm.
