Tìm hiểu về cấu tạo của mâm quay toa

TƯ VẤN LẮP ĐẶT - VẬN HÀNHNgày: 13-07-2019 bởi: Hoàng Thúy

Tìm hiểu về cấu tạo của mâm quay toa

Mâm quay toa nằm trong hệ thống thủy lực, là bộ phận trung gian liên kết phần toa quay và phần sắt xi của máy. Mâm quay toa có vai trò quan trọng trong việc vận hành máy nên người thợ cần tìm hiểu cấu tạo của mâm quay toa để lắp đặt cũng như vận hành đúng cách.

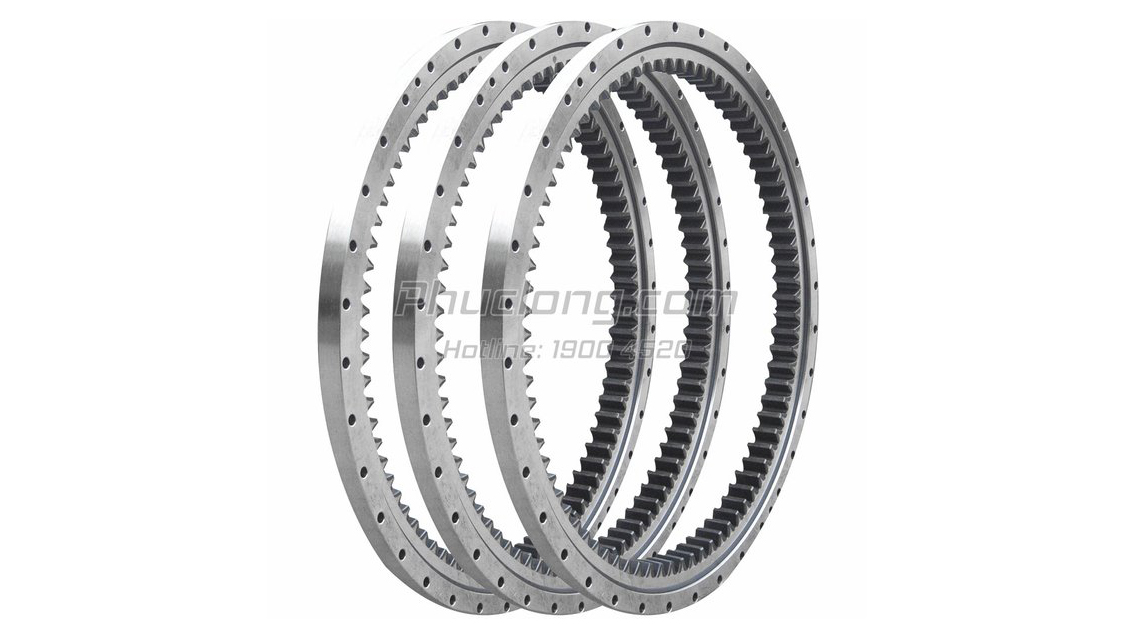

Cấu tạo của mâm quay toa

Mâm quay toa bao gồm các bộ phận:

- Vành mâm trong: bao gồm các lỗ vòng trong và răng

- Vành mâm ngoài: bao gồm các lỗ vòng ngoài

- Viên bi và vòng cách nối giữa vành mâm trong và ngoài

Cấu tạo của mâm quay toa

Trong đó vành ngoài của mâm quay toa sẽ được bắt với phần thân trên (toa quay) còn vành trong được bắt với thân dưới (sắt xi).

Nguyên lý hoạt động của mâm quay toa

Khi người lái thao tác tay điều khiển hệ thống quay toa trên máy, dòng dầu điều khiển sẽ mở cửa dầu trên ngăn kéo để đưa dòng dầu thủy lực có áp suất cao đến mô tơ quay toa.

Khi nhận được dòng dầu thủy lực, mô tơ sẽ quay, trục mô tơ quay, làm bánh răng giữa tầng mỏng quay, bộ bánh răng tầng mỏng quay sẽ truyền lực sang bộ bánh răng tầng dầy. Khi bộ bánh răng tầng dầy quay sẽ làm phần khung (sọ) của bộ bánh răng tầng dầy quay.

Trục quay toa được lắp vào khung (sọ) của bộ bánh răng tầng dầy nên trục quay toa sẽ quay theo. Răng trên trục quay toa sẽ ăn vào răng trên mâm quay toa đẩy cho toa quay của máy quay (toàn bộ phía trên của máy sẽ quay so với phần khung gầm của máy).

Công ty cổ phần máy công trình Phúc Long chuyên phân phối các sản phẩm mâm quay toa với thương hiệu OEM, JPC; được sản xuất tại nhà máy chuyên sản xuất chính hãng cho VOLVO, XCMG, LIUGONG; phục vụ cho tất cả các đời máy từ 2 tấn cho tới 120 tấn.

Mâm quay toa OEM, JPC của Phúc Long có những ưu điểm vượt trội so với hàng khác trên thị trường:

  • Dây chuyền sản xuất hoàn toàn tự động của Đức, các công đoạn được thực hiện nghiêm ngặt theo tiêu chuẩn.
  • Sử dụng thép hợp kim chất lượng cao của nhà máy thép uy tín nhất tại Trung Quốc.
  • Gia công răng bằng phương pháp phay tự động trên máy CNC, đảm bảo bề mặt răng nhẵn, nước thép sáng và bóng.
  • Công nghệ nhiệt luyện của Nhật Bản đảm bảo độ cứng và chiều sâu lớp thấm tôi tối ưu nhất.
  • Vận hành êm ái, độ bền cao.
  • 100% sản phẩm được kiểm tra vết nứt bằng tia cực tím.
