Tìm Hiểu Cấu Tạo Chi Tiết Của Bộ Xích Máy Xúc

Một bộ xích comple máy xúc hoàn chỉnh được cấu thành từ nhiều bộ phận phức tạp, phối hợp nhịp nhàng để giúp cỗ máy xúc hàng chục tấn di chuyển linh hoạt trên mọi địa hình. Cấu tạo chi tiết của bộ xích máy xúc như sau:

1. Mắt Xích

Mắt xích hay còn gọi là xương xích máy xúc, là các khớp nối tạo thành một chuỗi xích dài và bền bỉ. Mỗi mắt xích bao gồm:

Cầu xích (1): Là hai thanh kim loại song song, tạo thành khung chính của mắt xích.
Chốt xích (2): Được đóng ép để kết nối mắt xích này với mắt xích kế tiếp, đóng vai trò như một bản lề.
Bạc xích (3): Là một ống lót, chốt xích sẽ nằm vừa khít bên trong nó.
Các mắt xích này được liên kết chặt chẽ với nhau để tạo thành một dải xích máy xúc hoàn chỉnh. Các cầu xích hợp lại tạo thành một đường ray liên tục cho các ga lê và bánh dẫn hướng lăn trên đó.

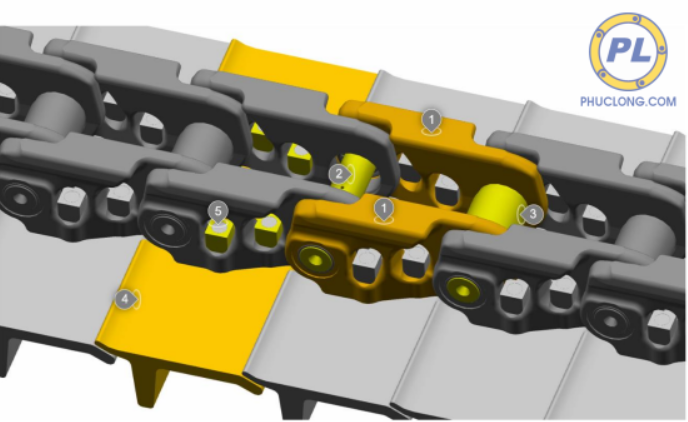

Sơ đồ chi tiết cấu tạo mắt xích máy xúc

2. Lá Xích (Guốc Xích)

Lá xích máy xúc (4), hay còn gọi là guốc xích, được bắt chặt vào cầu xích bằng các bu lông chịu lực. Đây là bộ phận tiếp xúc trực tiếp với mặt đất, đóng vai trò quyết định trong việc:

Cấu tạo của một chiếc lá xích máy đào tiêu chuẩn bao gồm:
Guốc xích (1): Các gân nổi (vấu) trên bề mặt, có nhiệm vụ xuyên qua đất đá để tạo lực bám.
Tấm (2): Phần mặt phẳng của lá xích, giúp tạo lực nổi cho máy.
Cạnh cong (3, 4): Các đường cong loại bỏ sự giao thoa giữa mép trước của lá xích sau và mép sau của lá xích ở phía trước nó. Các đường cong cũng mang lại độ cứng để giảm độ cong của lá xích hay làm lỏng tuột của bu long gá lá xích.
Lỗ khoét (5): giúp lá xích không bị chạm vào các ống bạc xích phía liền kề trước khi xích chạy trên bộ truyền động cuối và bánh dẫn hướng.

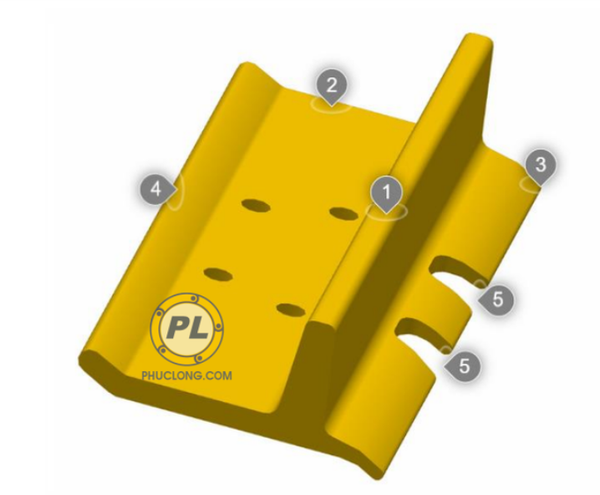

Cấu tạo chi tiết một lá xích máy xúc

3. Các Loại Lá Xích Máy Đào và Máy Ủi Phổ Biến

Tùy vào điều kiện làm việc và loại máy (máy xúc, máy ủi), lá xích được thiết kế với nhiều hình dạng khác nhau để tối ưu hóa hiệu suất.

a. Lá xích máy xúc bản 2 gân và 3 gân

Đây là loại lá xích phổ biến nhất trong các công trình xây dựng. Với thiết kế bề mặt có 2 hoặc 3 gân (vấu) nhô cao, loại lá xích máy đào này mang lại sự ổn định vượt trội trên các địa hình không bằng phẳng, dốc như đồi núi. Chúng được ứng dụng rộng rãi cho mọi công việc từ đào đất, khai thác mỏ, đến xây dựng dân dụng.

Lá xích máy xúc 2 gân

Lá xích máy xúc 3 gân

b. Lá xích máy ủi bản P chống lầy

Được thiết kế đặc biệt cho máy ủi làm việc trên nền đất yếu hoặc bùn lầy, lá xích chống lầy có hình dạng tam giác cân. Thiết kế này giúp tăng diện tích tiếp xúc, phân tán lực tốt hơn và tăng độ bám, ngăn ngừa hiệu quả tình trạng sa lầy. Đây là lựa chọn lý tưởng cho các công trình trong điều kiện khắc nghiệt.

c. Lá xích máy ủi bản A

Với bản rộng và phẳng, lá xích bản A giúp phân bổ đều trọng lượng của máy ủi, giảm áp lực lên bề mặt và tăng độ bám trên địa hình cứng như đất đá. Loại lá xích này rất đa năng, phù hợp cho máy ủi làm việc trong nhiều môi trường từ xây dựng, nông nghiệp đến khai thác vật liệu.

Lá xích máy ủi bản A

c. Lá xích cao su

Lá xích cao su thực chất là các tấm đệm cao su chất lượng cao, có lõi thép gia cường, được lắp trực tiếp lên xích sắt máy xúc bằng bu lông. Chúng mang lại nhiều lợi ích:

Bảo vệ mặt đường: Lý tưởng khi máy phải di chuyển nhiều trên đường bê tông, nhựa đường.
Giảm tiếng ồn và rung động: Giúp vận hành êm ái hơn.
Tăng độ bám: Cải thiện lực kéo trên các bề mặt trơn trượt.
Bảo vệ lá xích sắt: Giảm mài mòn và va đập cho bộ xích nguyên bản.

Bộ xích lồng không chỉ là bộ phận giúp máy di chuyển mà còn là yếu tố cốt lõi đảm bảo sự an toàn, ổn định và hiệu quả công việc. Việc lựa chọn đúng loại xương xích máy xúc và đặc biệt là đúng loại lá xích máy xúc phù hợp với điều kiện địa hình sẽ giúp tối đa hóa lực kéo, giảm thiểu rủi ro sa lầy, và kéo dài tuổi thọ của toàn bộ hệ thống gầm.

Nếu bạn đang tìm kiếm các giải pháp về xích máy xúc hay xích máy đào, hãy liên hệ với chúng tôi để được tư vấn và cung cấp các sản phẩm chất lượng cao, phù hợp với mọi nhu cầu công việc của bạn.
