Hướng dẫn lắp đặt mâm quay toa đúng kỹ thuật

Mâm quay toa là một trong những bộ phận quan trọng nhất trên máy xúc, chịu toàn bộ tải trọng của phần thân trên và đảm bảo chuyển động quay ổn định trong quá trình làm việc. Tuy nhiên, dù sử dụng mâm quay toa chất lượng cao, nếu lắp đặt sai kỹ thuật vẫn có thể dẫn đến hiện tượng mòn bất thường, phát sinh tiếng ồn, giảm tuổi thọ hoặc thậm chí hư hỏng sớm.

Bài viết dưới đây sẽ hướng dẫn quy trình lắp đặt mâm quay toa OEM theo đúng tiêu chuẩn kỹ thuật, giúp đảm bảo máy hoạt động an toàn, ổn định và đạt tuổi thọ tối đa.

I. Hướng dẫn lắp đặt mâm quay toa OEM

1. Kiểm tra bề mặt lắp đặt có biến dạng gì không, có dị vật không.

2. Trước khi lắp đặt kiểm tra mâm quay toa đảm bảo xoay chuyển linh hoạt, không có bất thường.

3. Trước tiên, cố định vành mâm trong lên thân sắt xi.

3.1 Chỉnh vị trí điểm "S" (khoảng trống nhiệt luyện) của vành mâm trong sao cho ở vị trí không chịu lực.

Chú thích về điểm "S":

Khoảng giữa điểm bắt đầu và điểm kết thúc vòng tròn nhiệt luyện của vành mâm trong gọi là "vùng mềm". Nguyên tắc là không được phép nhiệt luyện lặp lại, vì như vậy sẽ dễ dẫn đến nứt gãy vật liệu, nên sẽ có một khoảng trống không được nhiệt luyện nằm giữa điểm bắt đầu và kết thúc nhiệt luyện.

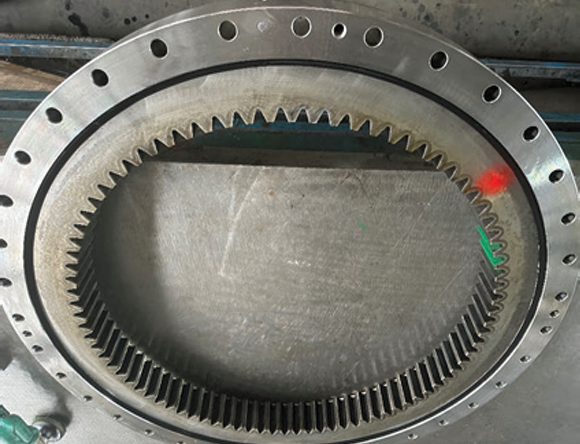

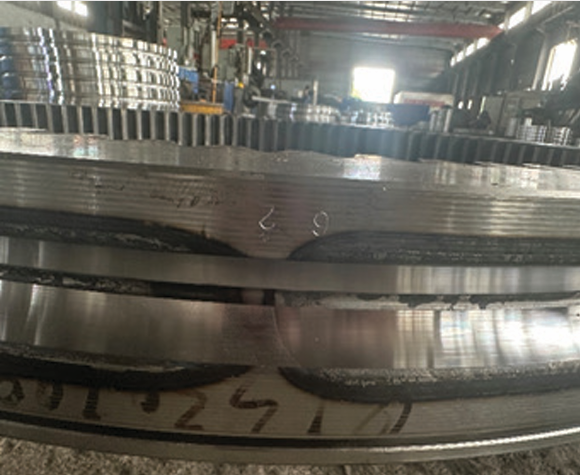

Sau khi lắp ráp xong, nhà máy sẽ dập chữ "S" để đánh dấu khoảng trống nhiệt luyện này (hay còn gọi là điểm S), đồng thời đánh dấu bằng sơn đỏ.

Chú thích về các điểm chịu tải trọng:

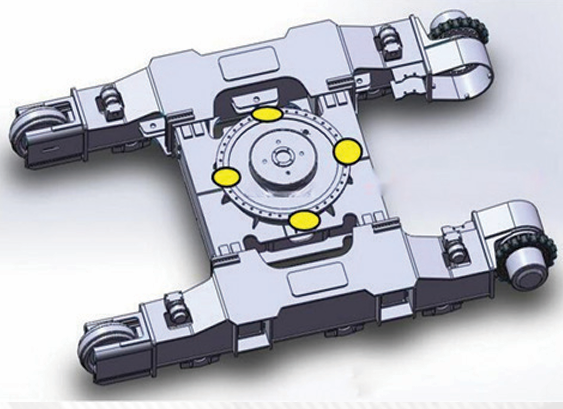

Những chỗ đánh dấu màu vàng trên hình là những điểm chịu tải trọng. Khi lắp đặt, vị trí đánh dấu sơn đỏ trên vành mâm trong cần được lắp tránh những vị trí điểm màu vàng này.

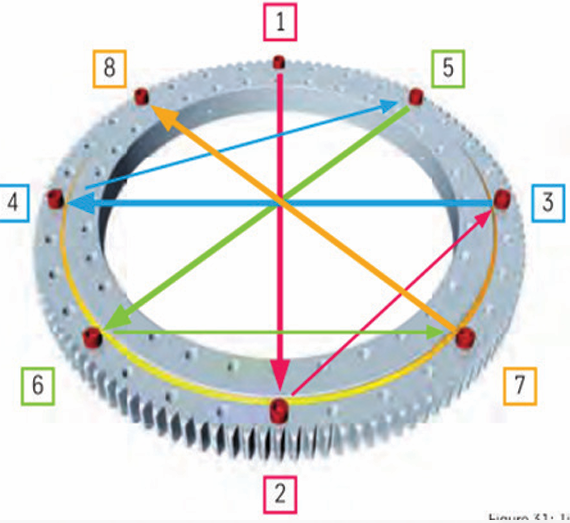

3.2 Sau khi điều chỉnh được vị trí điểm S, lần lượt siết chặt bu lông theo cặp đối xứng.

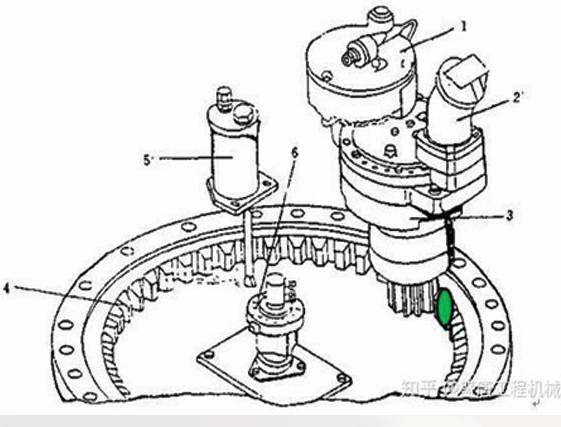

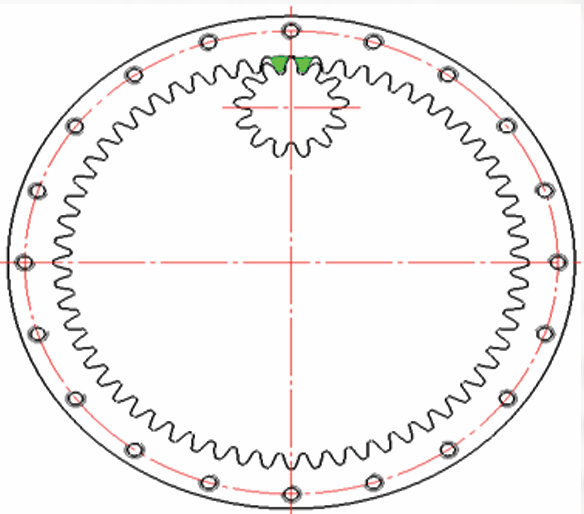

4. Vị trí lắp đặt ban đầu của trục quay toa là khớp với răng của mâm quay toa tại vị trí được đánh dấu màu xanh.

5. Điều chỉnh khe hở mặt răng.

Đối với máy dưới 20 tấn: khoảng 0,5 mm.
Đối với máy trên 20 tấn: khoảng 1 mm.

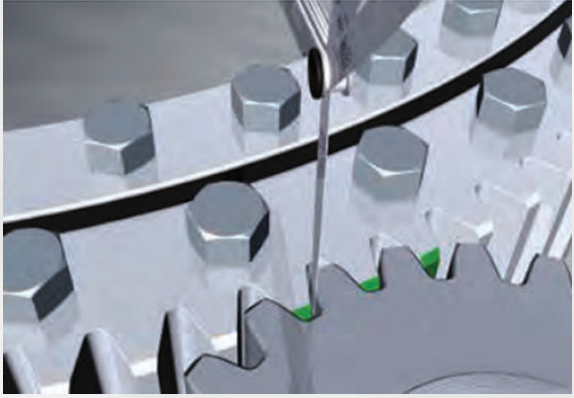

Khi lắp đặt, trong điều kiện hạn chế có thể áp dụng phương pháp dùng dây chì để điều chỉnh khe hở răng.

Khi lắp vành mâm ngoài, bắt bu lông nhưng chưa siết chặt, để máy xúc quay trái, quay phải KHÔNG TẢI khoảng vài vòng, sau đó mới siết chặt các bu lông theo cặp đối xứng.

6. Sau khi hoàn tất lắp đặt mâm quay toa, tiến hành tra mỡ bôi trơn cho mâm.

Bơm từng lượng ít mỡ, bơm thành nhiều lần, đồng thời quay toa để mỡ bôi trơn vào đến vòng cách.

II. Lợi ích khi lắp đặt đúng kỹ thuật

Việc tuân thủ đầy đủ quy trình lắp đặt mang lại nhiều lợi ích:

Tăng tuổi thọ mâm quay toa.
Giảm mài mòn bánh răng.
Hạn chế phát sinh tiếng ồn và rung lắc.
Đảm bảo khả năng chịu tải tối ưu.
Giảm chi phí sửa chữa và thời gian dừng máy.
Nâng cao hiệu quả vận hành của máy công trình.

Mâm quay toa là bộ phận có giá trị lớn và ảnh hưởng trực tiếp đến khả năng vận hành của máy xúc. Vì vậy, ngoài việc lựa chọn mâm quay toa đạt tiêu chuẩn chất lượng, quy trình lắp đặt đúng kỹ thuật cũng đóng vai trò quyết định đến độ bền và hiệu suất làm việc của thiết bị.
