CẤU TẠO VÀ PHÂN LOẠI ỐNG TUY Ô THỦY LỰC

TƯ VẤN LẮP ĐẶT - VẬN HÀNHNgày: 04-04-2025 bởi: Tạ Chí Thành

CẤU TẠO VÀ PHÂN LOẠI ỐNG TUY Ô THỦY LỰC

Ống tuy ô thủy lực đóng vai trò quan trọng trong các hệ thống truyền dẫn chất lỏng, giúp duy trì áp suất và đảm bảo hoạt động ổn định của máy móc. Để hiểu rõ hơn về vai trò của ống tuy ô thủy lực, chúng ta hãy cùng tìm hiểu về cấu tạo của nó.

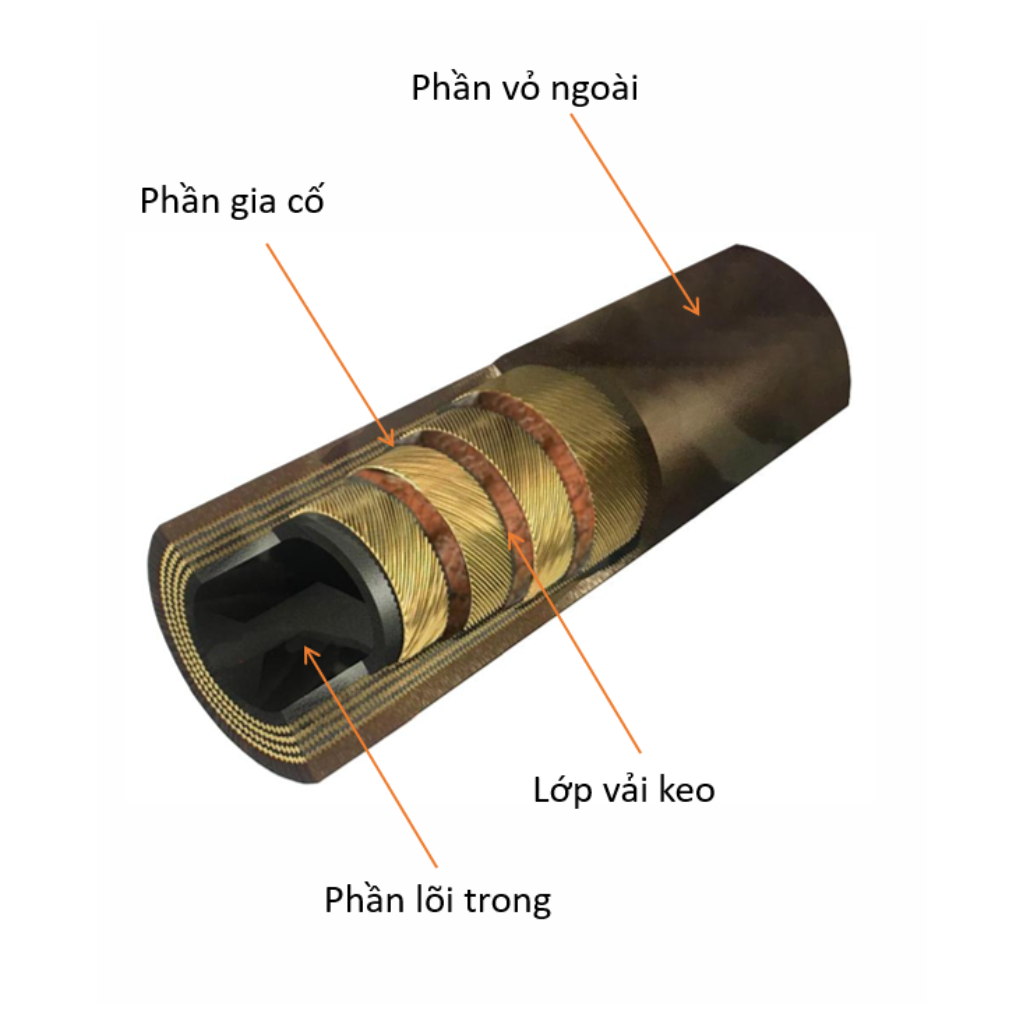

CẤU TẠO CỦA ỐNG TUY Ô THỦY LỰC

Ống tuy ô thủy lực thường có cấu tạo ba lớp, mỗi lớp đóng một vai trò quan trọng trong việc bảo vệ và tối ưu hiệu suất hoạt động của ống:

Lớp lõi trong: Là bộ phận tiếp xúc trực tiếp với dầu hoặc chất lỏng thủy lực, thường được làm từ cao su tổng hợp (NBR, EPDM) hoặc nhựa PTFE. Chất liệu này giúp ống chịu được nhiệt độ cao, chống mài mòn và duy trì tính linh hoạt.

Lớp gia cố: Đây là phần quyết định khả năng chịu áp suất của ống. Các lớp gia cố có thể được làm từ lưới thép xoắn hoặc sợi tổng hợp giúp tăng độ bền và độ chịu lực. Một số loại ống cao cấp có thể có từ 1 đến 6 lớp thép gia cố.

Lớp vỏ ngoài: Được thiết kế để bảo vệ ống khỏi các yếu tố môi trường như tia UV, hóa chất, nhiệt độ cao và mài mòn cơ học. Thường được làm từ cao su tổng hợp hoặc vật liệu đặc biệt giúp tăng độ bền và tuổi thọ của ống.

CÁC LOẠI ỐNG TUY Ô THỦY LỰC TRÊN THỊ TRƯỜNG

ỐNG TUY Ô THỦY LỰC CỨNG

Đây là loại ống được làm từ kim loại như thép không gỉ hoặc thép mạ đồng, chuyên dùng trong các hệ thống cố định đòi hỏi sự ổn định cao. Loại ống này có khả năng chịu áp suất lớn và tỏa nhiệt tốt nhưng không linh hoạt và khó lắp đặt ở địa hình phức tạp.

ỐNG TUY Ô THỦY LỰC MỀM

Ống tuy ô mềm được sử dụng phổ biến trong nhiều ngành công nghiệp do tính linh hoạt cao. Loại ống này có nhiều lớp gia cố khác nhau để phù hợp với các mức áp suất khác nhau:

Ống 1 lớp thép (1SN, R1AT): Loại ống này có một lớp lưới thép gia cố, phù hợp cho các hệ thống áp suất trung bình như máy móc công nghiệp nhẹ, hệ thống bôi trơn hoặc các thiết bị tự động hóa. Chúng có ưu điểm về tính linh hoạt cao, dễ dàng lắp đặt và thay thế.

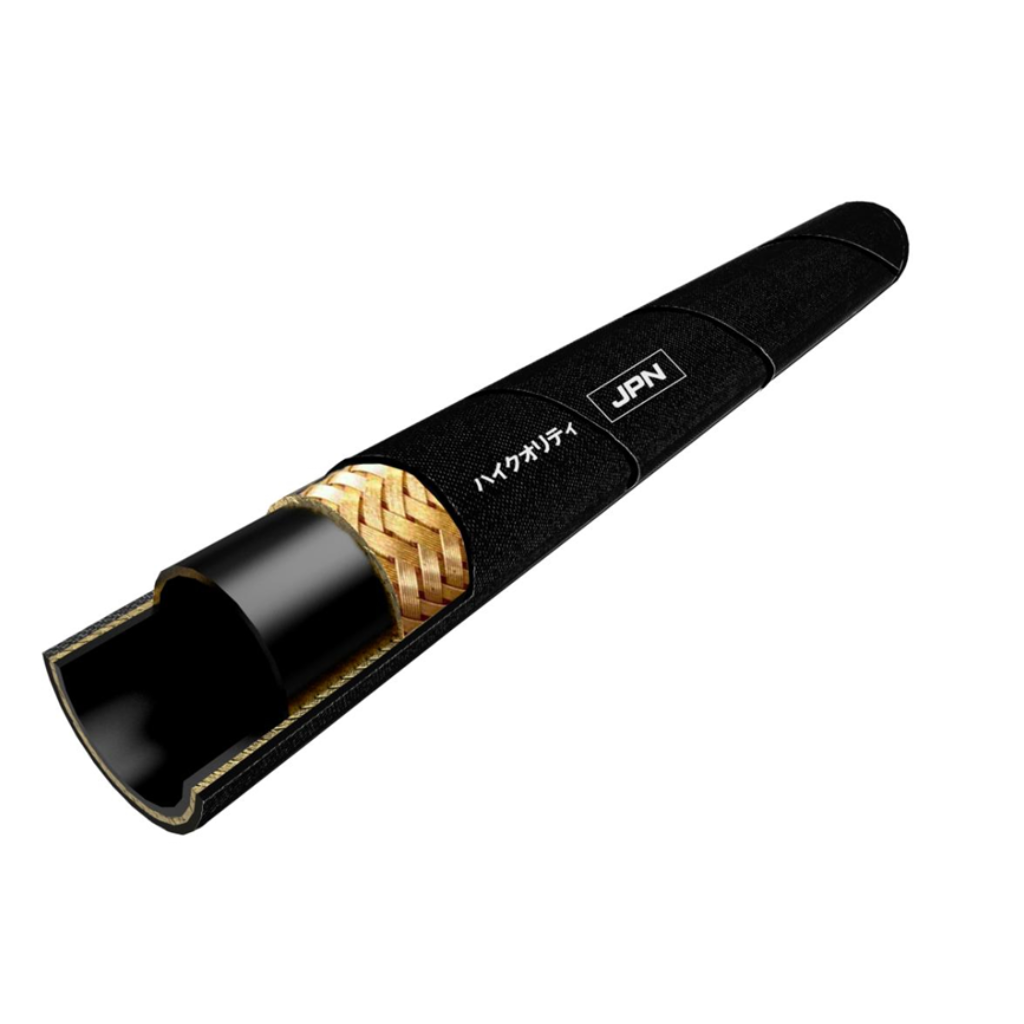

Ống 1 lớp JPN đạt tiêu chuẩn SN, SC – Đức

Ống 2 lớp thép (2SN, R2AT): Với hai lớp lưới thép gia cố, loại ống này có khả năng chịu áp suất cao hơn, thích hợp cho các hệ thống thủy lực của xe tải, máy xây dựng, máy ép thủy lực và các thiết bị công nghiệp nặng. Nhờ có thêm một lớp gia cố, ống có độ bền cao hơn và giảm nguy cơ rò rỉ dầu.

Ống 2 lớp JPP đạt tiêu chuẩn SN, SC – Đức

Ống 4-6 lớp thép (4SP, 4SH, R12, R13, R15): Những loại ống này được thiết kế đặc biệt để chịu áp suất cực cao, thường thấy trong ngành công nghiệp khai thác mỏ, dầu khí và máy công trình lớn như máy xúc, máy ủi và xe cẩu. Với từ 4 đến 6 lớp lưới thép xoắn hoặc dệt chặn, chúng có thể chịu tải trọng cực lớn mà không bị biến dạng hay nổ ống.

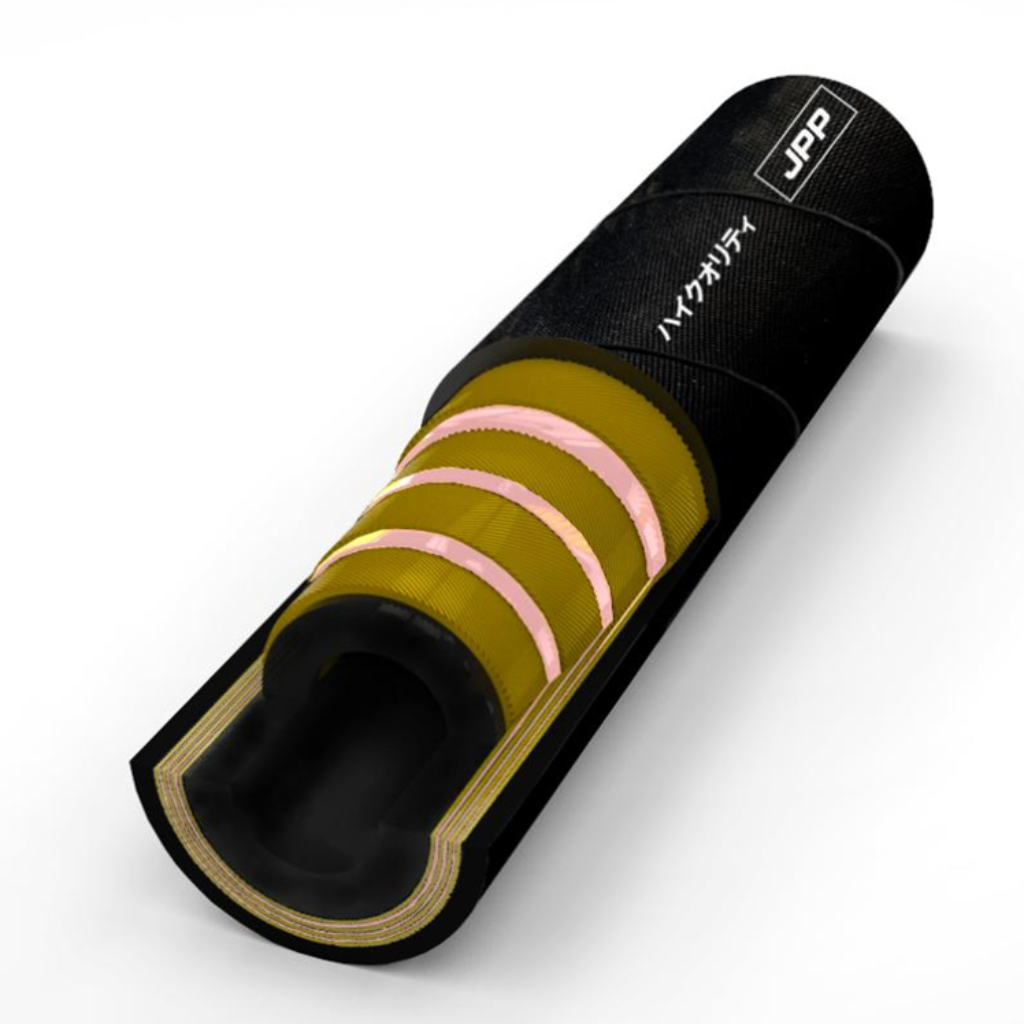

Ống 4 lớp JPP đạt tiêu chuẩn 4SH, 4SP– Đức

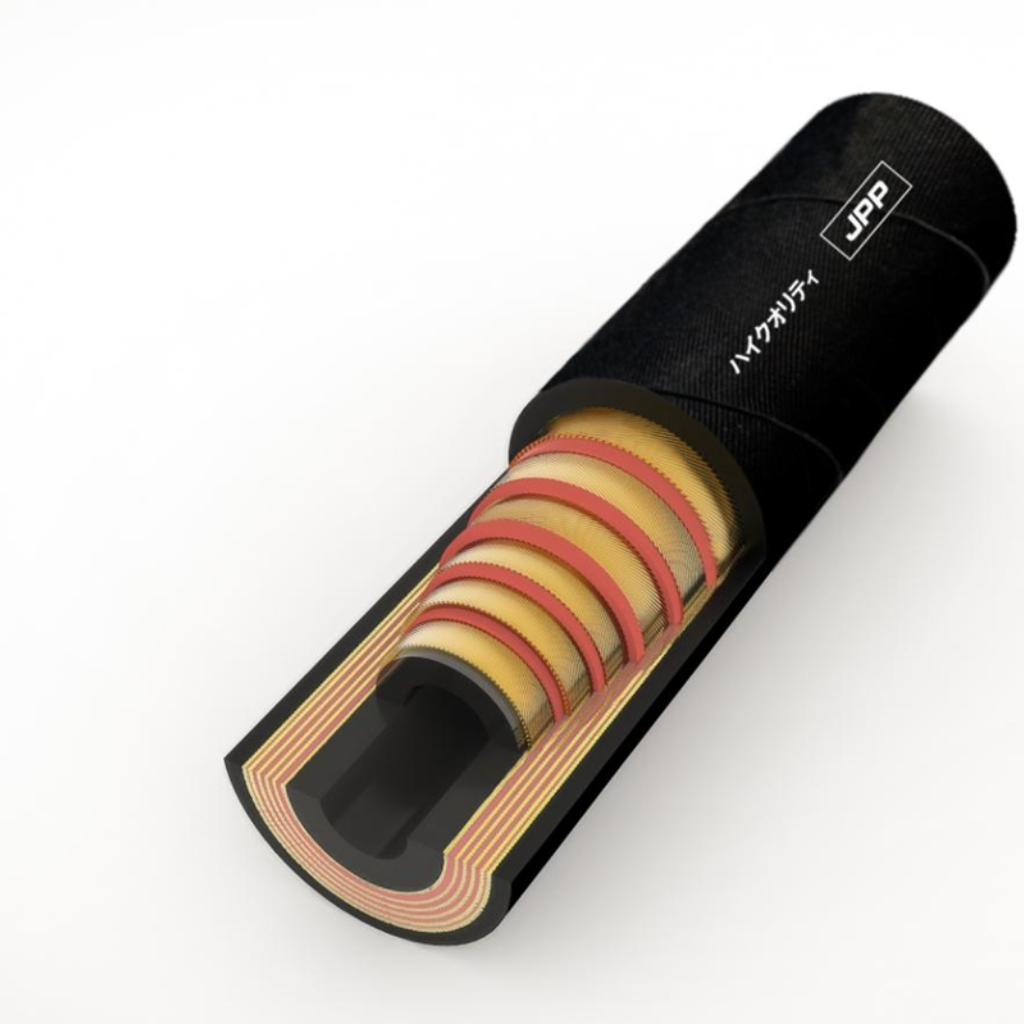

Ống 6 lớp JPP đạt tiêu chuẩn R13 và R15 - Tiêu chuẩn của Mỹ

ỐNG CHỊU NHIỆT VÀ HÓA CHẤT

Những loại ống đặc biệt này được sản xuất để làm việc trong môi trường khắc nghiệt, chịu nhiệt độ cao hoặc tiếp xúc với hóa chất ăn mòn. Chúng có thể được phủ thêm một lớp bảo vệ hoặc sử dụng vật liệu chuyên dụng như PTFE để tăng khả năng chống chịu.
Khi chọn ống tuy ô thủy lực, đặc biệt cho các dòng máy xúc, máy ủi, cần cân nhắc các yếu tố như áp suất làm việc, môi trường sử dụng, tính linh hoạt và vật liệu chế tạo. Các loại máy công trình này thường phải hoạt động trong điều kiện khắc nghiệt với áp suất cao, do đó việc sử dụng ống tuy ô chất lượng cao là yếu tố then chốt để đảm bảo hiệu suất, giảm thiểu rủi ro rò rỉ và kéo dài tuổi thọ hệ thống thủy lực.

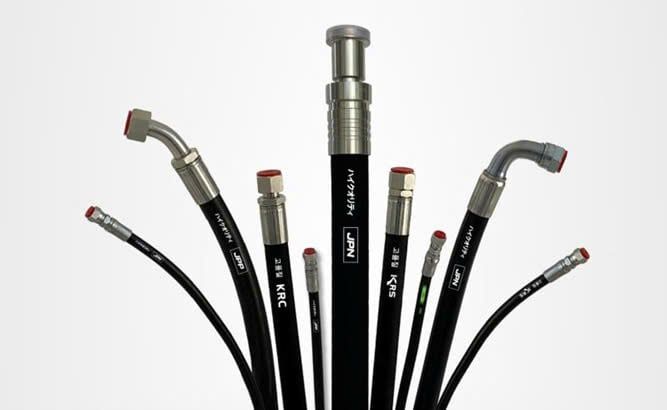

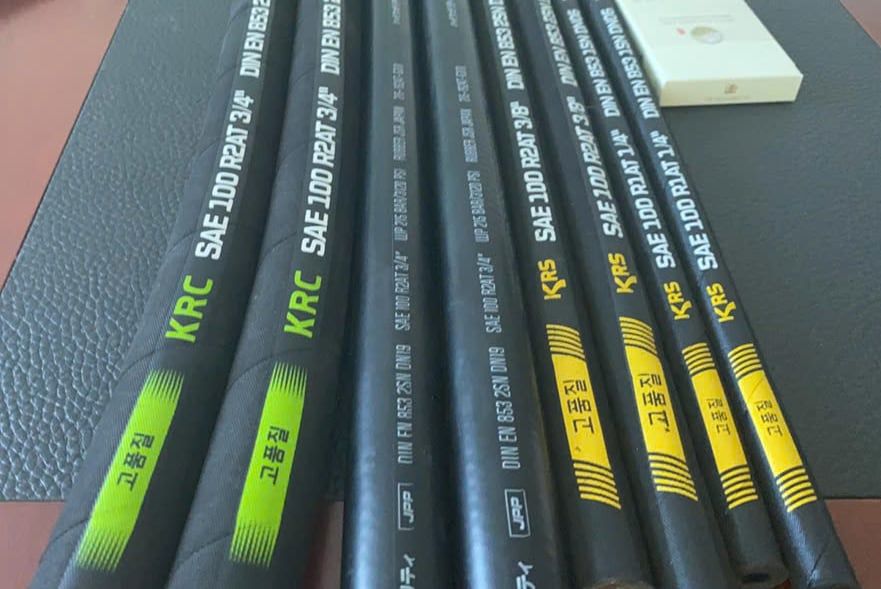

Phúc Long cung cấp các dòng ống tuy ô thủy lực chất lượng cao, đạt tiêu chuẩn DIN (Đức) và SAE (Mỹ), đảm bảo độ bền và khả năng chịu áp lực lớn. Chúng tôi phân phối bốn thương hiệu chính, bao gồm dòng sản phẩm chất lượng cao JPP – JPN và dòng sản phẩm tầm trung KRC – KRS. Mỗi thương hiệu đều có các loại da trơn từ một đến hai lớp, cũng như da sần từ một đến sáu lớp, phù hợp với nhiều nhu cầu sử dụng khác nhau. Sản phẩm được sản xuất theo công nghệ Germany, trải qua quy trình kiểm định nghiêm ngặt theo tiêu chuẩn SANNY và XCMG. Chất liệu cao su JSR Japan và LG Korea, kết hợp với phụ gia USA, giúp tăng khả năng chịu nhiệt thêm 5°C so với các dòng sản phẩm phổ thông, đồng thời đảm bảo khả năng chịu áp lực cao và chống dầu hiệu quả.
