Cấu Tạo và Nguyên Lý Hoạt Động Chi Tiết của Đầm Rung Thủy Lực

Một máy đầm rung thủy lực, còn được biết đến với các tên gọi như đầm rung máy xúc hay đầm thủy lực, là một thiết bị công trình mạnh mẽ, được gắn vào máy xúc để nén chặt đất, đá và các loại vật liệu nền. Để hiểu rõ hơn về khả năng của nó, chúng ta hãy cùng tìm hiểu chi tiết về cấu tạo và nguyên lý hoạt động.

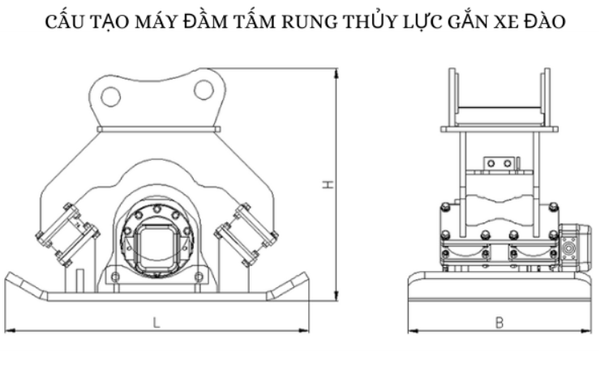

Cấu Tạo Chi Tiết Đầm Rung Thủy Lực

Một chiếc đầm rung thủy lực hoàn chỉnh được cấu thành từ nhiều bộ phận chính, mỗi bộ phận giữ một vai trò quan trọng trong việc tạo ra lực rung và đảm bảo độ bền cho thiết bị:
Bộ phận kết nối (Mounting Bracket): Đây là phần khung thép phía trên cùng, có nhiệm vụ kết nối đầm thủy lực với cần của máy xúc, máy đào hoặc các loại xe cơ sở khác. Nó được thiết kế để dễ dàng tháo lắp và tương thích với nhiều dòng máy khác nhau.

- Động cơ thủy lực (Hydraulic Motor): Là "trái tim" của máy đầm rung thủy lực, động cơ này nhận dòng dầu áp suất cao từ hệ thống thủy lực của máy xúc. Năng lượng thủy lực này sẽ được chuyển hóa thành chuyển động quay cơ học.

- Khối lệch tâm (Eccentric Block/Weights): Bên trong thân đầm, có một hoặc nhiều khối kim loại nặng được gắn lệch tâm trên một trục quay. Chính bộ phận này, khi được động cơ thủy lực làm quay ở tốc độ cao, sẽ tạo ra lực ly tâm và gây ra sự rung động mạnh mẽ cho toàn bộ thiết bị.

- Mặt đầm (Compaction Plate): Đây là một tấm thép dày, phẳng và rộng ở phía dưới cùng, có chức năng trực tiếp truyền lực rung xuống bề mặt vật liệu cần nén. Bề mặt của tấm đầm phải đủ cứng và bền để chịu được va đập liên tục.
Hệ thống giảm chấn (Rubber Dampers/Shock Absorbers): Giữa phần thân trên và mặt đầm là các khối cao su giảm chấn. Chúng có nhiệm vụ hấp thụ các rung động dội ngược, bảo vệ cần máy xúc khỏi các tác động mạnh và giảm thiểu tiếng ồn, đồng thời giúp tối ưu hóa lực rung truyền xuống đất.

- Vỏ bảo vệ (Housing): Lớp vỏ thép chắc chắn bên ngoài có tác dụng bảo vệ các bộ phận quan trọng bên trong như động cơ thủy lực và khối lệch tâm khỏi các va đập và bụi bẩn từ môi trường làm việc.

- Hệ thống ống dẫn dầu thủy lực: Bao gồm các ống dẫn dầu vào và dầu ra, kết nối đầm với hệ thống thủy lực của xe cơ sở.

2. Nguyên Lý Hoạt Động

Nguyên lý hoạt động của một chiếc đầm rung máy xúc là một chu trình chuyển đổi năng lượng đơn giản nhưng hiệu quả, diễn ra theo các bước sau:

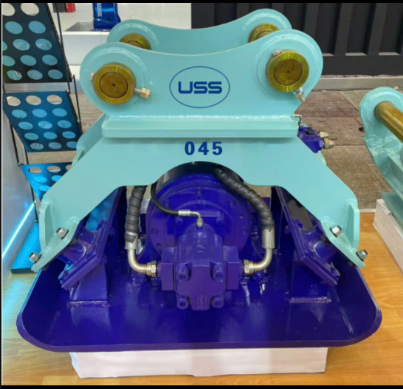

Đầm rung máy xúc JPS

Cung cấp năng lượng: Máy xúc cung cấp một dòng dầu thủy lực có áp suất cao thông qua hai đường ống tới động cơ thủy lực của đầm rung thủy lực.

Tạo chuyển động quay: Dòng dầu áp suất cao này làm quay roto của động cơ thủy lực.

Tạo lực rung: Động cơ thủy lực được kết nối trực tiếp với trục có gắn các khối lệch tâm. Khi trục này quay ở tốc độ cao, các khối kim loại nặng lệch tâm sẽ tạo ra một lực ly tâm rất lớn. Do sự phân bổ trọng lượng không đều này, chuyển động quay sẽ sinh ra rung động theo chu kỳ.

Truyền lực xuống mặt đất: Toàn bộ lực rung mạnh mẽ này được truyền trực tiếp xuống mặt đầm thép ở phía dưới. Dưới tác động của trọng lượng bản thân thiết bị và lực rung, mặt đầm sẽ nện liên tục xuống bề mặt vật liệu.

Nén chặt vật liệu: Lực tác động này làm cho các hạt đất, đá, cát trong nền dịch chuyển và sắp xếp lại, lấp đầy các khoảng trống và lỗ rỗng không khí, từ đó làm tăng mật độ, độ ổn định và khả năng chịu tải của nền móng.

Hấp thụ rung động ngược: Trong quá trình hoạt động, hệ thống cao su giảm chấn sẽ hấp thụ phần lớn các rung động dội ngược, ngăn chúng truyền lên cần máy xúc và cabin, giúp bảo vệ thiết bị và tạo sự thoải mái cho người vận hành.

Hoàn tất chu trình: Dầu thủy lực sau khi đi qua động cơ sẽ theo đường ống hồi trở về thùng chứa của máy xúc, hoàn tất một chu trình khép kín.

Nhờ sự kết hợp nhịp nhàng giữa các bộ phận này, đầm rung máy xúc có thể tạo ra một lực nén cực lớn, hiệu quả hơn nhiều so với các phương pháp đầm thủ công hoặc các loại máy đầm cóc cầm tay, đặc biệt là trên các diện tích thi công rộng lớn.
